Условие:
Расчет линейных электрических цепей при несинусоидальном напряжении.
Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:
Данные для расчета и схема электрической цепи такие же, как в задаче 2 Амплитуда гармоники тройной частоты и постоянная составляющая определяются следующим образом:
По результатам расчета построить графики изменения токов в ветвях.
Решение:

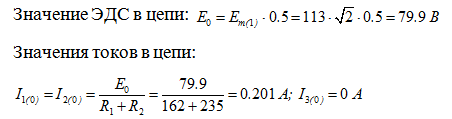

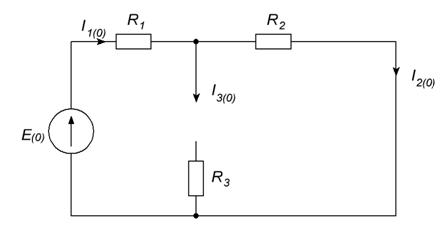

1. Составляем схему цепи для источника постоянного напряжения.
2. Комплексные значения токов на частоте основной гармоники f=50 Гц были найдены при расчетах в задании 2:
