Условие:
Расчет линейных электрических цепей при несинусоидальном напряжении.
Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:

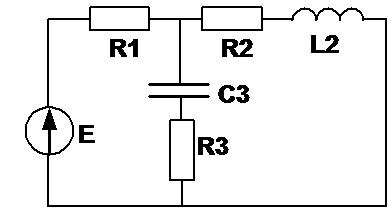

Данные для расчета и схема электрической цепи такие же, как в задаче 2.
Амплитуда гармоники тройной частоты и постоянная составляющая определяются следующим образом:
По результатам расчета построить графики изменения токов в ветвях.
Решение:

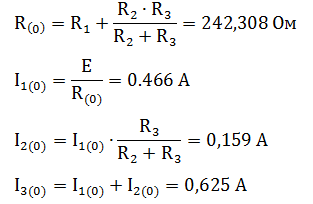

Эквивалентное сопротивление цепи и величины постоянного тока в цепи и в ветвях с сопротивлениями R2 и R3:
Расчет для первой гармоники. Определим комплексные сопротивления двух параллельных ветвей:
