Расчет линейных электрических цепей при несинусоидальном напряжении
«Расчет линейных электрических цепей при несинусоидальном напряжении»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:
Данные для расчета и схема электрической цепи такие же, как в задаче 2.
Амплитуда гармоники тройной частоты и постоянная составляющая определяются следующим образом:
По результатам расчета построить графики изменения токов в ветвях.

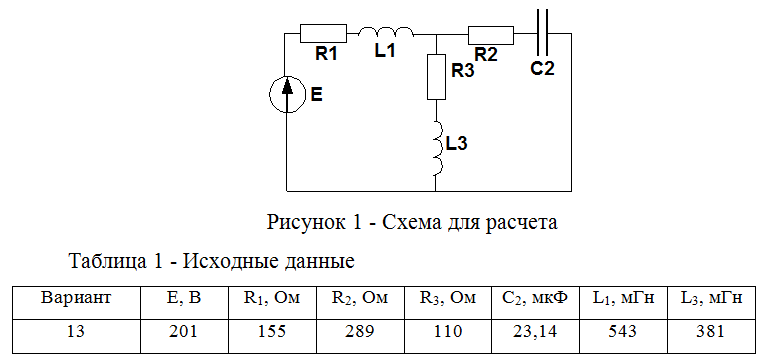

Исходные данные из задачи 2:
Решение:
При действии постоянной составляющей ток во второй ветви протекать не будет, так как вместо емкости С2 будет разрыв.
Постоянная составляющая тока первой (третьей) ветви:
Для 1 гармоники (значения токов и напряжений были рассчитаны в задаче 2).
Реактивные сопротивления:
