Расчет линейных электрических цепей при несинусоидальном напряжении. Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:

«Расчет линейных электрических цепей при несинусоидальном напряжении. Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:»
  • Электроника, электротехника, радиотехника

Условие:

Расчет линейных электрических цепей при несинусоидальном напряжении.

Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:

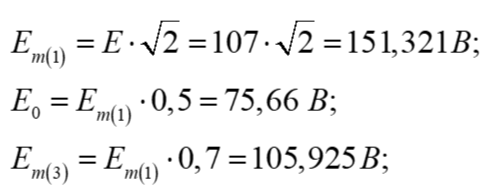

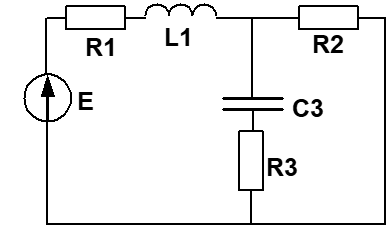

Данные для расчета и схема электрической цепи такие же, как в задаче Амплитуда гармоники тройной частоты и постоянная составляющая определяются следующим образом:



 По результатам расчета построить графики изменения токов в ветвях.

Решение:

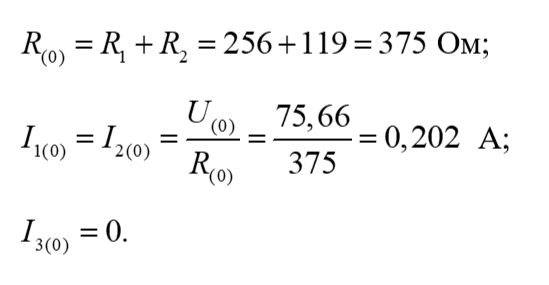

1. Расчет постоянной составляющей. Так как при протекании постоянного тока индуктивность ведет себя как идеальный провод, а емкость - как разрыв, то эквивалентное сопротивление цепи и величины постоянного тока в неразветвленной части цепи и в ветвях с сопротивлениями R2 и R3:

2. Расчет для первой гармоники. Определим комплексные сопротивления двух параллельных ветвей:
