Условие задачи
Расчет линейных электрических цепей при несинусоидальных токах.
Дано: к цепи приложено напряжение несинусоидальной формы, график которого и аналитическое выражение заданы.
Требуется:
1. Записать уравнение для мгновенного значения напряжения в виде ряда Фурье до шестой гармоники включительно.
2. Рассчитать цепь, определив действующие значения токов и напряжений всех ветвей цепи.
3. Определить мгновенное значение тока в виде ряда Фурье в неразветвленной части цепи.
5. Построить кривые приложенного напряжения и тока в неразветвленной части цепи как суммы гармонических составляющих.

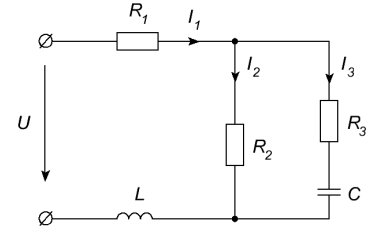

Исходные данные для расчета:

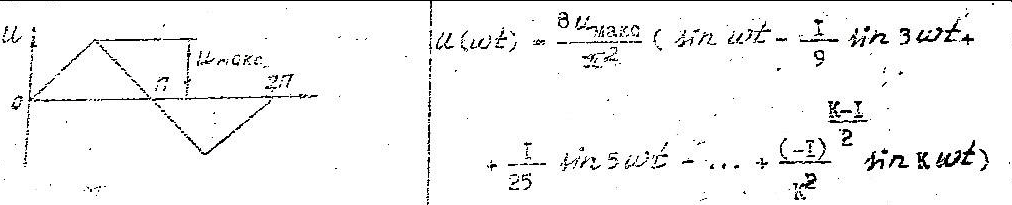

График кривой входного напряжения:
Ответ

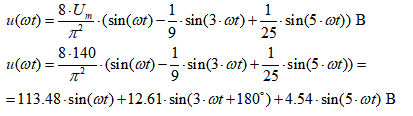

По заданному табличному разложения для кривой входного напряжения, записываем:
Производим расчет цепи на первой гармонической составляющей.
Комплекс действующего значения входного напряжения:
Сопротивлен...
