Расчет линейных электрических цепей с синусоидальными периодическими источниками основной частоты. 1. Нарисовать схему и рассчитать ток в нагрузке i_н^((1) ) (t) при включении синусоидального источника с основной частотой ω.
- Электроника, электротехника, радиотехника
Условие:

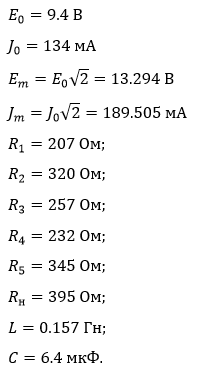

Расчет линейных электрических цепей с синусоидальными периодическими источниками основной частоты.
1. Нарисовать схему и рассчитать ток в нагрузке
при включении синусоидального источника с основной частотой ω.
2. Рассчитать потенциалы узлов данной схемы, используя ORCAD. (Представить распечатку расчета потенциалов узлов схемы в ORCAD).
3. Зная потенциалы узлов, определить комплексные действующие значения и мгновенные значения токов первой гармоники (полученные результаты
свести в таблицу).
4. Записать и проверить (численно) первый закон Кирхгофа, используя расчет токов первой гармоники (п.3)
Решение:
1. Нарисовать схему и рассчитать ток в нагрузке
при включении синусоидального источника с основной частотой .
Для первой гармоники источник ЭДС включается, источник тока размыкается (т.к. источник тока вторая гармоника по условию).
