Условие задачи

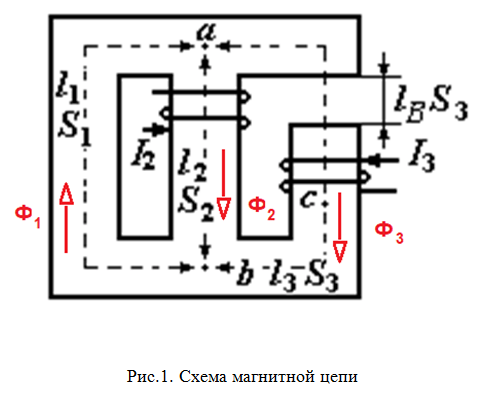

Для магнитной цепи выполнить следующее:
а) начертить эквивалентную схему заданной магнитной цепи;
б) рассчитать магнитную цепь методом двух узлов и определить магнитные потоки Ф1, Ф2, Ф3;
в) составить систему уравнений по закону Кирхгофа;
г) рассчитать магнитное напряжение Um acb.
Кривая намагничивания

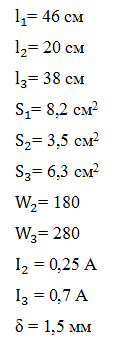

Данные варианта:
Ответ
Решение:

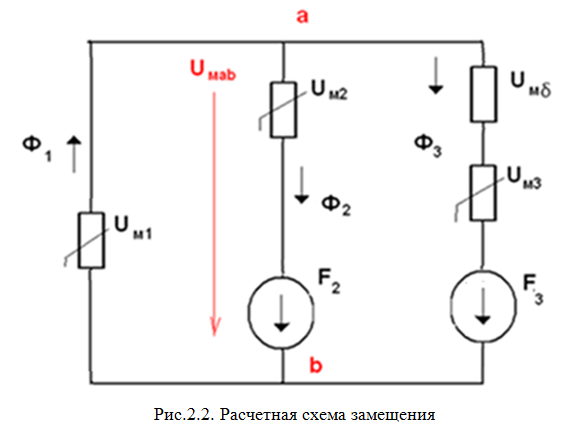

1) Составляем расчетную схему замещения (рис. 2). Индексы величин выбираем в соответствии со схемой
Рассчитаем МДС ветвей
Рассчитаем вебер-амперные характеристики магнитных сопротивлений Ф1(Uм1)...
