Условие задачи
Расчет надежности системы, в связи с отсутствием исходных данных в необходимом объеме, будет сведен к расчету только показателей безотказности, что соответствует этапу эскизного проектирования, то есть ориентировочному расчету надежности.

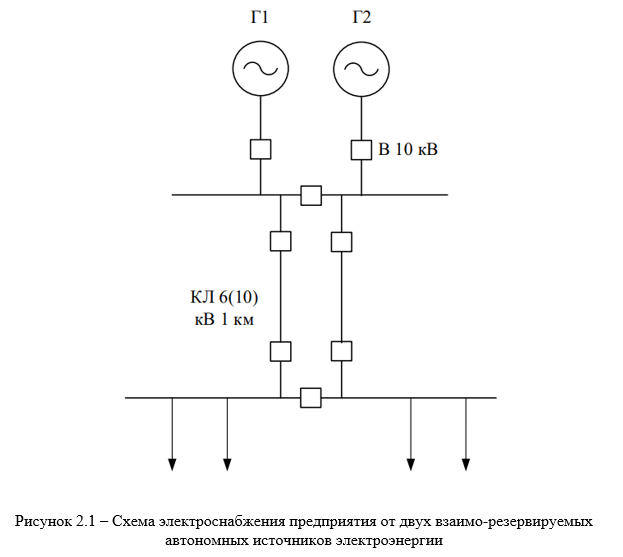

Схема проектируемой сети
Целью работы является спроектировать наиболее надежную систему электроснабжения насосных установок промышленного предприятия.
Вариант №2:

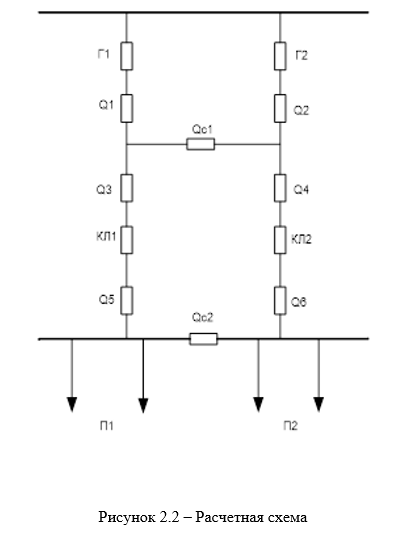

Задание: нарисовать расчетную схему и произвести расчет показателей надежности для данной схемы.
Ответ
Данная схема будет надежной, если потребители П1 и П2 будут обеспечиваться электроэнергией.
Вероятность безотказной работы:
Событие А П1 и П2 обеспечены электроэнергией
Событие А1 работоспособное состояние источника Г1
Событие А2 работоспособное состояние выключателя Q1
Событие А3 работоспособное состояние выключателя Q3
Событие А4 работоспособное состояние линии КЛ1
Событие А5 работоспособное ...
