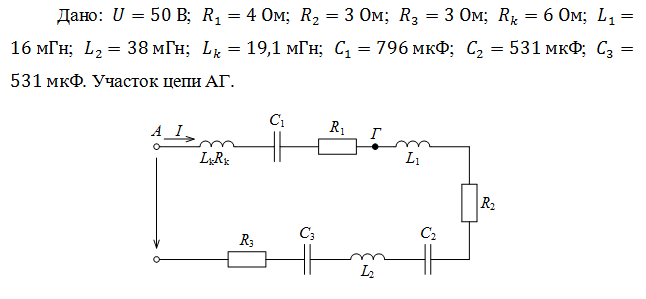

Условие:

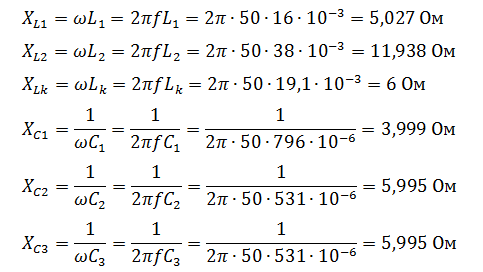

1. Рассчитать реактивные сопротивления катушек и конденсаторов.
2. Найти полное сопротивление цепи.
3. Найти действующее значение тока.
4. Определить сдвиг фаз тока и напряжения.
5. Найти действующие значения напряжения на каждом элементе цепи.
6. Построить векторную диаграмму тока и напряжений.
7. Определить общее напряжение цепи и сравнить с его значением на векторной диаграмме.
8. Определить активную, реактивную и полную мощности цепи.
9. По векторной диаграмме определить напряжение на заданном участке цепи и сдвиг фаз на этом участке.
