Расчет неразветвленной цепи переменного тока
- Электроника, электротехника, радиотехника
Условие:

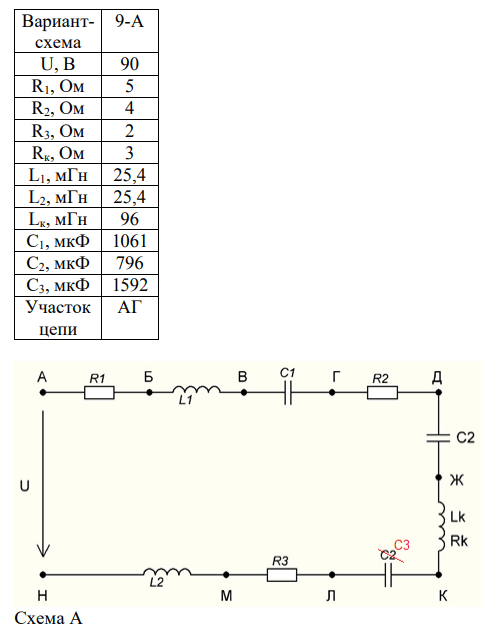

Расчет неразветвленной цепи переменного тока
Порядок расчета.
1. Рассчитать реактивные сопротивления катушек и конденсаторов.
2. Найти полное сопротивление цепи.
3. Найти действующее значение тока.
4. Определить сдвиг фаз тока и напряжения.
5. Найти действующие значения напряжения на каждом элементе цепи.
6. Построить векторную диаграмму тока и напряжений.
7. Определить общее напряжение цепи и сравнить с его значением на
векторной диаграмме.
8. Определить активную, реактивную и полную мощности цепи.
9. По векторной диаграмме определить напряжение на заданном участке
цепи и сдвиг фаз на этом участке.
Решение:

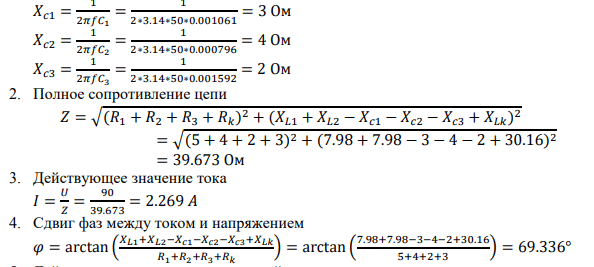

1. Реактивные сопротивления
𝑋𝐿1 = 2𝜋𝑓𝐿1 = 2 3.14 50 0.0254 = 7.98 Ом
𝑋𝐿2 = 2𝜋𝑓𝐿2 = 2 3.14 50 0.0254 = 7.98 Ом
𝑋𝐿𝑘 = 2𝜋𝑓𝐿𝑘 = 2 3.14 50 0.096 = 30.16 Ом
5. Действующие значения напряжений на элементах цепи𝑈𝑅1 = 𝐼 𝑅1 = 2.269 5 = 11.343 В𝑈𝑅2 = 𝐼 𝑅2 = 2.269 4 = 9...
