Расчет несимметричной трехфазной цепи со смешанной нагрузкой
- Электроника, электротехника, радиотехника
Условие:

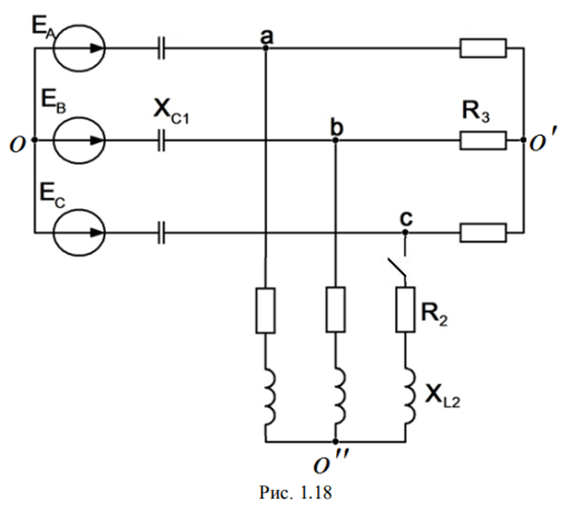

К симметричному трехфазному генератору через сопротивления подключены два приемника, соединенные по схеме "звезда". Вследствие аварии произошел обрыв фазы А одного из трехфазных приемников (место разрыва указано на схеме рис. 1.18), электрическая цепь стала несимметричной.
Необходимо:
- определить токи во всех ветвях схемы методом двух узлов;
- построить в одной комплексной плоскости топографическую и векторную диаграммы токов;
- найти активную, реактивную и полную мощности трехфазной цепи;
- составить баланс активных мощностей.
Решение:
Метод расчета цепей синусоидального тока при помощи комплексных чисел называют символическим.

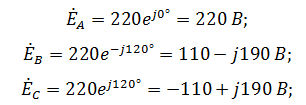

Будем считать, что ЭДС фазы "А" имеет начальную нулевую фазу.
Преобразуем звезду О в эквивалентный треугольник (рис. 1.19):
