Условие задачи
Согласно заданного варианта исходных данных 1е необходимо:
1. Найти мгновенные и действующие значения неизвестных токов в ветвях, применяя один из перечисленных ниже методов:
- метод непосредственного применения законов Кирхгофа;
- метод контурных токов;
- метод эквивалентных преобразований.
2. Найти мгновенные и действующие значения ЭДС и напряжений на всех элементах.
3. Составить баланс мощностей.
4. Построить векторную диаграмму токов и напряжений.

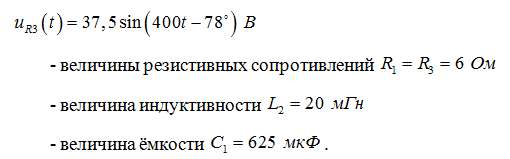

Исходные данные однофазной разветвленной цепи синусоидального тока с одним источником переменной ЭДС:
- мгновенное значение напряжения на участке цепи

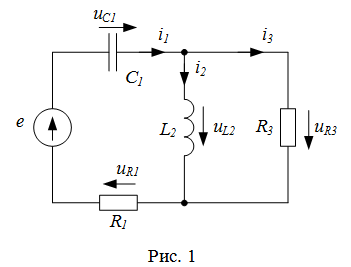

Схема замещения разветвленной однофазной электрической цепи представлена на рис. 1.
Ответ

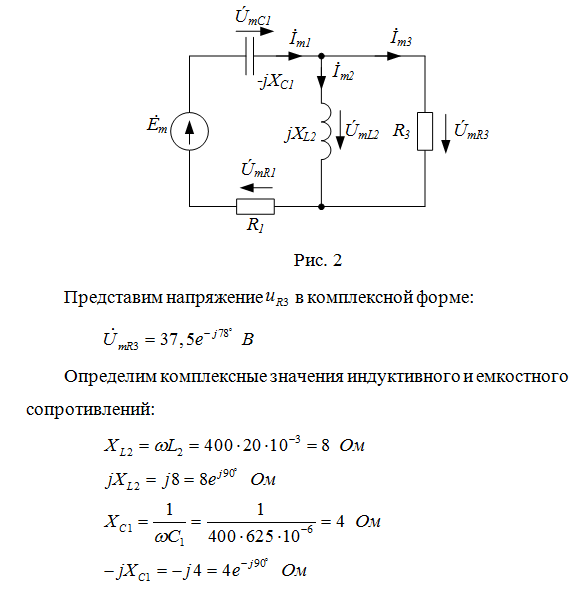

1. На рис. 2 изображена расчетная схема электрической цепи, для которой исходные данные о параметрах всех элементов представлены в комплексной форме.
Рассмотрим расчет данной цепи применяя метод эквивалентных преобразований.
Найдем комплексные сопротивления ветвей:
