Расчет однофазной неразветвленной цепи переменного тока. Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), включенные последовательно.

Расчет однофазной неразветвленной цепи переменного тока.

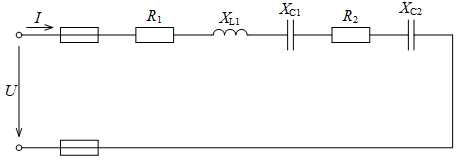

Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), включенные последовательно. Схема цепи приведена на соответствующем рисунке. Номер рисунка и значения сопротивлений всех резисторов, а также один дополнительный параметр заданы в табл.2.

Начертить эквивалентную схему цепи и определить следующие параметры,  относящиеся к данной цепи, если они не заданы в табл.:

1) полное сопротивление цепи  Z;

2) напряжение U, приложенное к цепи;

3) силу тока в цепи;

4) угол сдвига фаз  (величину и знак);

5) активную P , реактивную Q  и полную  S мощности, потребляемые цепью.



Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.

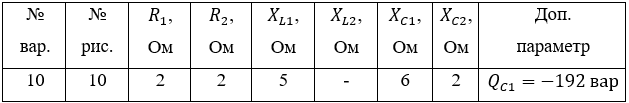

Таблица № 2
