«Расчет ограничивающего сопротивления в схеме с диодом». Провести расчет схемы на p-n-p транзисторе (взять комплементарную пару).
««Расчет ограничивающего сопротивления в схеме с диодом». Провести расчет схемы на p-n-p транзисторе (взять комплементарную пару).»
- Электроника, электротехника, радиотехника
Условие:
«Расчет ограничивающего сопротивления в схеме с диодом».
Провести расчет схемы на p-n-p транзисторе (взять комплементарную пару).

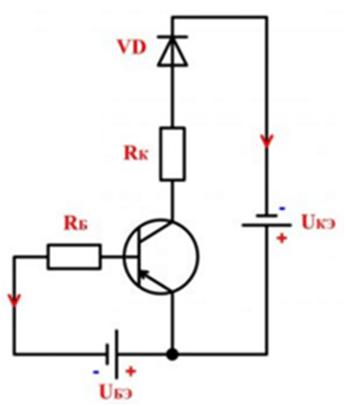

Схема:
Исходные данные: UКЭ = Uce = 12 В – напряжение питания;
UБЭ = Ube = 1,5 В – напряжение управления;
2N2907A – транзистор структуры p-n-p;
КЛ101A – светодиод.
Решение:
Постоянный прямой ток светодиода Iпр.д определяет требуемый ток коллектора открытого транзистора:
(1)
Напряжение прямого включения этого светодиода равно:
(2)
Напряжение коллектор-эмиттер открытого кр...
