Условие задачи
Генератор постоянного тока имеет: номинальную мощность Р2, номинальное напряжение U, частоту вращения n, номинальный ток генератора I, ток в цепи возбуждения Iв, ток в цепи якоря Iя, сопротивление обмоток цепи обмотки возбуждения Rв, сопротивление в цепи якоря Rя, приведенное к рабочей температуре, ЭДС якоря E, электромагнитный момент при номинальной нагрузке Mэм, электромагнитная мощность Pэм, мощность приводного двигателя P1, КПД в номинальном режиме η.
Определить:
для выбранного варианта значения параметров генератора постоянного тока, не указанные в таблицах 1, 2.
Ответ

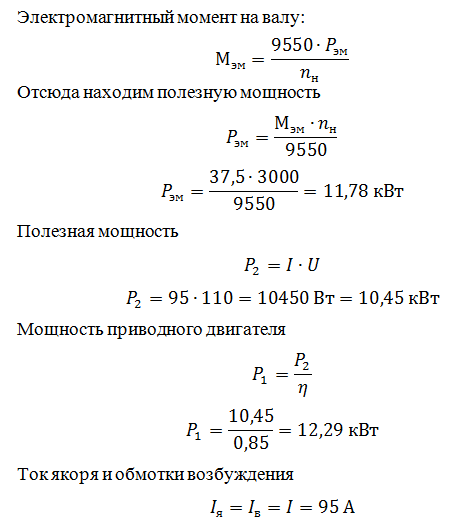

Решение:

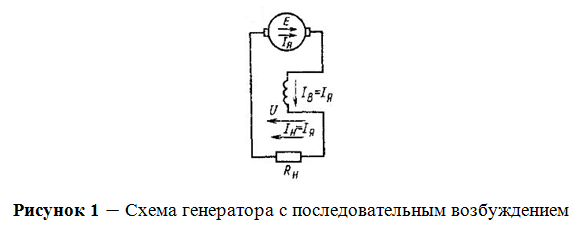

У генератора с последовательным возбуждением ток возбуждения Iв равен току нагрузки Iн = Iя и напряжение сильно изменяется при изменении тока нагрузки.
