Условие задачи
Расчет параметров неуправляемого выпрямителя с сетевым трансформатором и выбор элементов выпрямителя.
Для заданного варианта задачи:
- нарисовать схему неуправляемого выпрямителя;
- нарисовать временные диаграммы напряжений переменного тока на входе выпрямителя и напряжение на выходе выпрямителя;
- рассчитать среднее значение тока вентиля, Iв.ср;
- максимальное обратное напряжение на закрытом вентиле, Uв. обр max;
- выбрать по справочным данным неуправляемые вентили - диоды для неуправляемого выпрямителя;
- рассчитать действующее значение напряжения вторичной обмотки трансформатора, U2ф;
- рассчитать действующее значение тока вторичной обмотки трансформатор, I2ф;
- рассчитать коэффициент трансформации трансформатора, kтр;
- рассчитать действующее значение тока первичной обмотки трансформатора, I1ф;
- рассчитать мощность вторичной обмотки трансформатора, Sтр2;
- рассчитать мощность первичной обмотки трансформатора, Sтр1;
- рассчитать мощность трансформатора, Sтр;
- выбрать по справочным данным сетевой трансформатор.
Исходные данные: m2=1, kT=2, f=400 Гц, U1=115 B, UH=100 B, PH=500 Вт.
Ответ
В соответствии с исходными данными задана однофазная мостовая схема выпрямления.
Нарисуем схему неуправляемого выпрямителя.

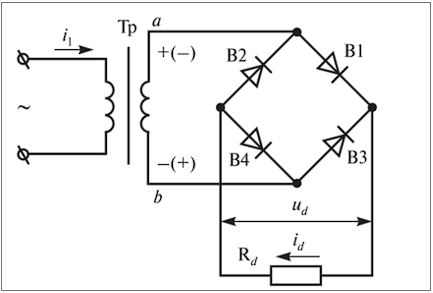

Рисунок 1.1 Схема неуправляемого выпрямителя.
Нарисуем временные диаграммы напряжений переменного тока на входе выпрямителя и напряжение на выходе выпрямителя.
