Условие задачи
Расчет пассивного двухполюсника в комплексных амплитудах
Для электрической цепи, схема которой изображена на рисунке 6, выполнить следующее:
- все заданные величины представить в комплексной форме;
- рассчитать комплексные амплитуды токов и напряжений всех участков цепи;
- проверить полученные решения по ЗТК и ЗНК, построив векторные диаграммы напряжений и токов;
- построить эквивалентную схему исходного двухполюсника, определив параметры её элементов;
- для исходной цепи определить резонансную частоту на участке 1, 2, 3;
- построить графики частотных характеристик эквивалентных реактивных сопротивлений или проводимостей участка 1, 2, 3.

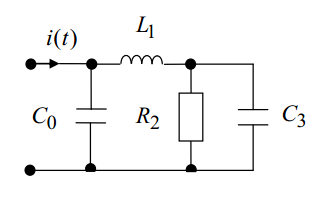

Рисунок 6 – Схема электрической цепи
Исходные данные:
Ответ
Расчетная схема для комплексных амплитуд изображена на рисунке 7.
Рисунок 7 Расчетная схема для комплексных амплитуд

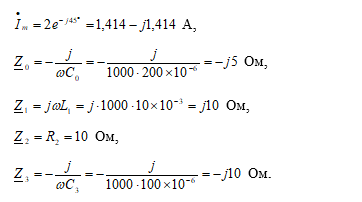

Все заданные величины представим в комплексной форме:
Сворачиваем схему к зажимам ист...
