Расчет переходных процессов

16 ноября 2025
Электроника, электротехника, радиотехника

Условие:

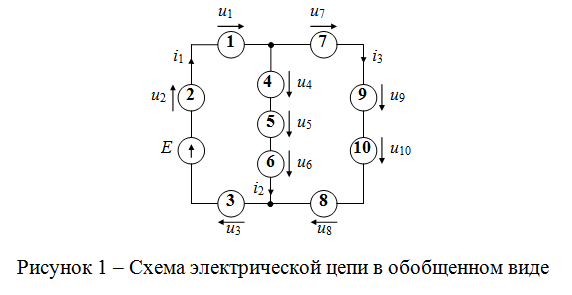

Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 1 в обобщённом виде.

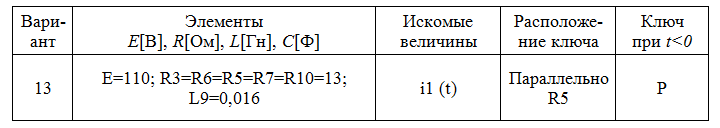

Перед расчётом необходимо составить схему цепи, воспользовавшись информацией таблицы 1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии.

Рассчитать переходный процесс классическим и операторным методом.

Решение:

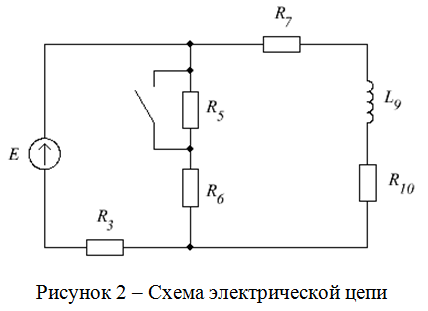

1. Изобразим схему электрической цепи в соответствии с исходными данными (см. рисунок 2).

2. Расчет классическим методом.

2.1. Определим независимые начальные условия.

Учитывая последовательное и параллельное соединение элементов, а также то, что сопротивление катушки при постоянном токе равно нулю, определяем токи в ветвях цепи установившемся режиме до коммутации (см. рис. 3):
