Условие задачи
Расчет переходных процессов операторным методом

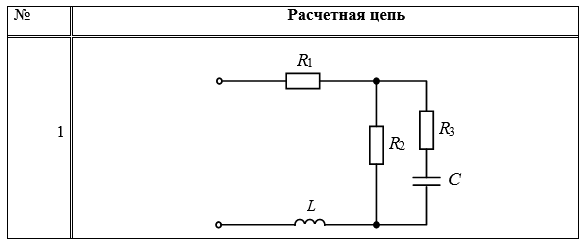

В заданной, согласно варианту, электрической цепи первого порядка рассчитать переходный процесс операторным методом.
Для этого:
1. Рассчитать начальные значения токов и напряжений на каждом элементе до коммутации t = 0-.
2. Рассчитать независимые начальные значения.
3. Записать оригиналы зависимости токов в каждой ветви i(t) и напряжений на каждом элементе u(t) от времени.
4. Построить графики зависимости токов в каждой ветви i(t) и напряжений на каждом элементе u(t) от времени.
5. Сделать необходимые выводы.
Рис. 1. Источник воздействия
Параметры электрической цепи
Мгновенное значение синусоидальной ЭДС переменного тока описывается выражением:
Ответ

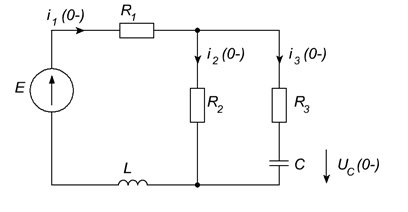

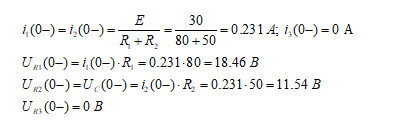

1. Расчет цепи в режиме до коммутации (на цепь воздействует источник постоянной ЭДС Е=30 В).
2. Независимые начальные условия:
