Расчет переходных процессов в цепях постоянного тока с одним накопителем энергии - емкостью. Построить графики изменения тока и напряжения
«Расчет переходных процессов в цепях постоянного тока с одним накопителем энергии - емкостью. Построить графики изменения тока и напряжения»
- Электроника, электротехника, радиотехника
Условие:
Расчет переходных процессов в цепях постоянного тока с одним накопителем энергии - емкостью

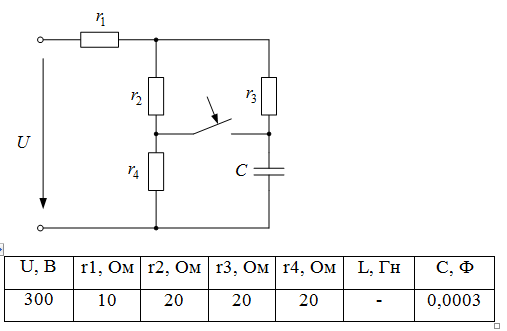

Для схемы электрической цепи, изображенной на рисунке 4, по заданным в таблице 4 параметрам рассчитать токи
и напряжения
всех ветвей электрической цепи в переходном процессе после замыкания (либо размыкания) ключа. Проверить правильность расчетов с помощью законов Кирхгофа. Расчет выполнить классическим и операторным методами. Построить графики изменения тока и напряжения
На входе цепи действует источник постоянного напряжения U.
Решение:
1. Классический метод расчета.
а) Начальные условия.

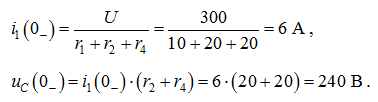

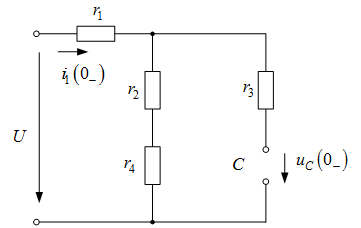

Определим напряжение на конденсаторе в установившемся режиме до коммутации
б) Принужденные значения токов и напряжений.
