Условие задачи

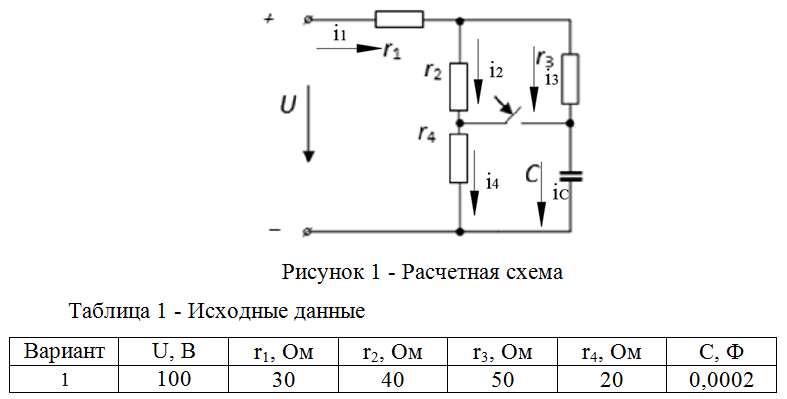

Для схемы электрической цепи, изображенной на рисунке 1, по заданным в таблице 1 параметрам рассчитать токи i(t) и напряжения u(t) всех ветвей электрической цепи в переходном процессе после замыкания ключа. Проверить правильность расчетов с помощью законов Кирхгофа. Расчет выполнить классическим и операторным методами. Построить графики изменения тока и напряжения
На входе цепи действует источник постоянного напряжения U.
Ответ
Классический метод

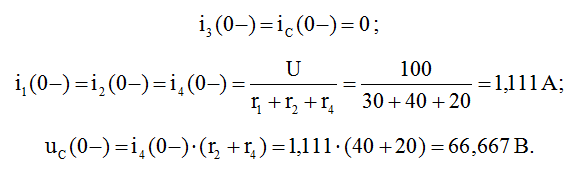

1. Расчет токов и напряжений в установившемся режиме до коммутации
2. Токи и напряжения определяются как суммы принужденной и свободной составляющих:
