Для схемы электрической цепи по заданным параметрам рассчитать токи и напряжения всех ветвей электрической цепи в переходном процессе после замыкания (либо размыкания) ключа. Построить графики изменения тока и напряжения
«Для схемы электрической цепи по заданным параметрам рассчитать токи и напряжения
всех ветвей электрической цепи в переходном процессе после замыкания (либо размыкания) ключа. Построить графики изменения тока и напряжения»
- Электроника, электротехника, радиотехника
Условие:
Расчет переходных процессов в цепях постоянного тока с одним накопителем энергии - индуктивностью

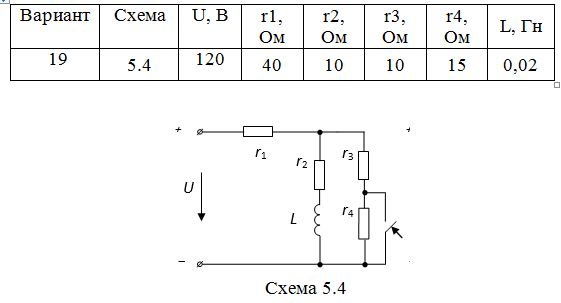

Для схемы электрической цепи, изображенной на рисунке 5, по заданным в таблице 5 параметрам рассчитать токи
и напряжения
всех ветвей электрической цепи в переходном процессе после замыкания (либо размыкания) ключа. Построить графики изменения тока и напряжения
На входе цепи действует источник постоянного напряжения U.
Решение:
1. Расчет классическим методом.

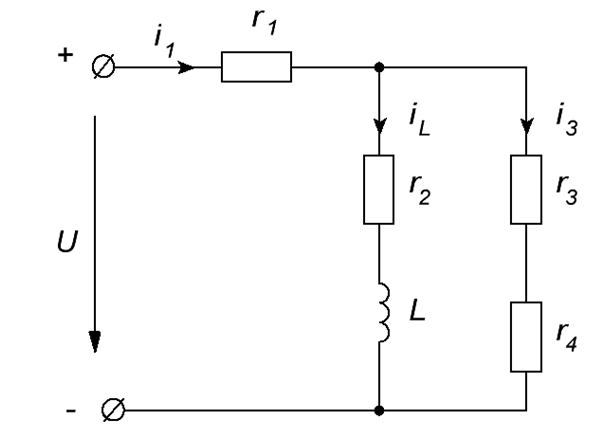

Рассчитываем параметры цепи до коммутации замыкания ключа:
Независимое начальное условие:
