Условие задачи

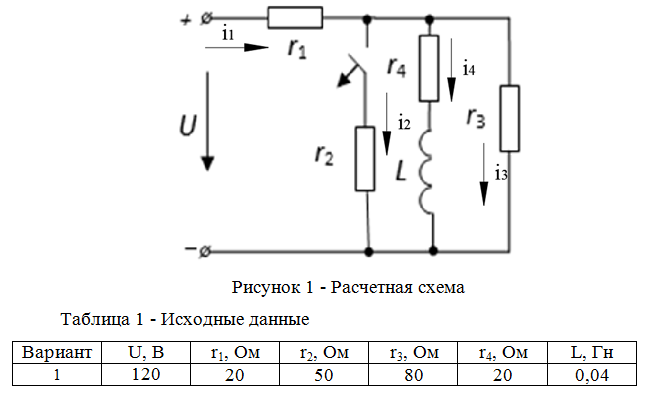

Для схемы электрической цепи, изображенной на рисунке 1, по заданным в таблице 1 параметрам рассчитать токи i(t) и напряжения u(t) всех ветвей электрической цепи в переходном процессе после замыкания (либо размыкания) ключа. Построить графики изменения тока и напряжения
На входе цепи действует источник постоянного напряжения U.
Ответ

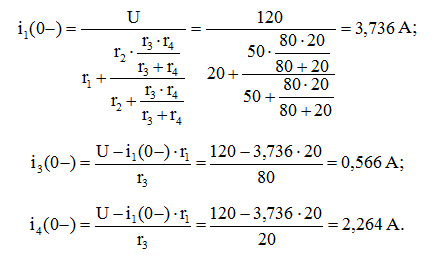

1. Расчет токов и напряжений в установившемся режиме до коммутации
2. Токи в ветвях, определяются как суммы свободных и принужденных составляющих:
