Условие задачи
Задание:
1) Рассчитать погрешность, вносимую операционным усилителем при различных коэффициентах усиления: 10, 100, 1000.
2) Рассчитать погрешность, вносимую двумя каскадами операционных усилителей при коэффициентах усиления первого и второго каскадов: 1, 10; 2, 10; 3, 10; 5, 10; 10, 10.
3) Проанализировать влияние коэффициента усиления на величину погрешности – построить график зависимости.
4) Проанализировать влияние величины питающего напряжения на величину погрешности – построить график зависимости.
Ответ

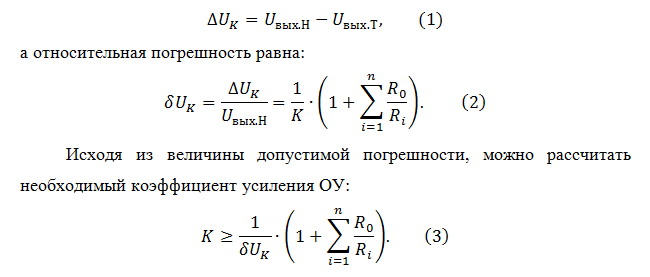

Выражение для значения выходного напряжения суммирующего ОУ показывает, что чем больше коэффициент усиления, тем точнее работает схема. Абсолютная погрешность схемы определяется разностью двух значений выходного напряжения точного и приближенного
В соответствии с формулой (2) можно определить погрешности операционного усилителя для различных коэффициентов усиления. Так как в условии задачи ничего ...
