решение задачи на тему:

Расчет последовательной цепи синусоидального тока. Составить уравнения мгновенных значений тока и построить синусоиды, соответствующие этим уравнениям;

Дата добавления: 09.11.2024

Условие задачи

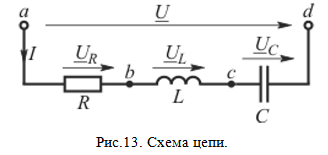

Расчет последовательной цепи синусоидального тока.

В цепи требуется:

1. Определить:

- действующее I и амплитудное Im значения тока;

- действующие значения напряжений на элементах цепи UR, UL, UC;

- действующее U и амплитудное Um значения напряжения на зажимах цепи;

- угловую частоту w;

- угол сдвига фаз между напряжением и током φ;

- начальную фазу напряжения на зажимах цепи ΨU;

- мощности элементов цепи Р, QL, QC;

- полную S и реактивную Q мощности цепи;

- коэффициент мощности цепи cosφ.

2. Составить уравнения мгновенных значений тока i(wt) и u(wt) и построить синусоиды, соответствующие этим уравнениям;

3. Построить векторную диаграмму тока I и напряжений UR, UL, UC и треугольник мощностей.

Частота f=50 Гц.

Таблица 10. Исходные данные

Ответ

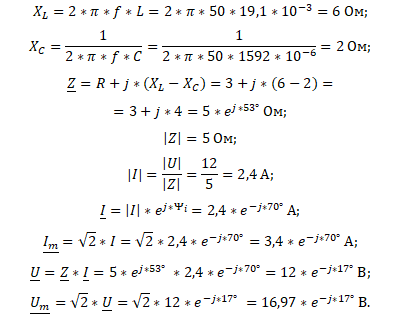

Определим реактивные и полное сопротивление цепи, а также ток и напряжения:

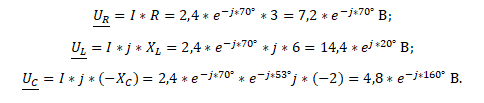

Определим действующие значения напряжений на элементах цепи:

Определим полную, активную и реактивную...
