Расчёт последовательной цепи синусоидального тока. В цепи, схема которой приведена на рис. 1 требуется:

1. Определить: действующее I и амплитудное I_m значение тока; действующие значения напряжений на элементах цепи U_R, U_L, U_C; действующее U и амплитудное U_m значения напряжения на зажимах цепи; угловую частоту угол сдвига фаз между напряжением и током начальную фазу напряжения на зажимах цепи мощности элементов цепи P, Q_L, Q_C; полную S и реактивную Q мощности цепи; коэффициент мощности цепи  . Одна из этих величин может оказаться заданной.

2. Составить уравнения мгновенных значений тока и напряжения и построить синусоиды, соответствующие этим уравнениям.

3. Построить векторную диаграмму тока и напряжений и треугольник мощностей.

Исходные данные:

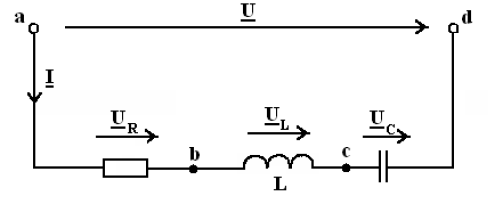

рис. 1
