Расчёт простых цепей постоянного тока со смешанным соединением Задана электрическая цепь постоянного тока смешанного соединения,состоящая из 10 резисторов. Значения

Дата добавления: 24.09.2024

Условие задачи

Расчёт простых цепей постоянного тока со смешанным соединением

 Задана электрическая цепь постоянного тока смешанного соединения,состоящая из 10 резисторов. Значения сопротивления резисторов и номер схемы для соответствующего варианта указаны в таблице №1.

Определить: эквивалентное сопротивление участка цепи Rэкв ; мощность P, напряжение U, силу тока I на входе цепи; токи Ii и напряжения Ui на всех элементах цепи. В ходе решения выполнить несколько проверок полученных результатов по законам Кирхгофа.

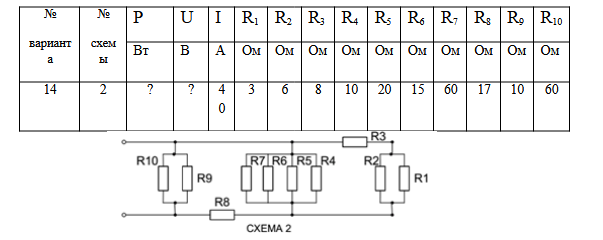

 Таблица №1

Ответ

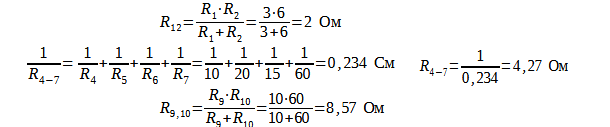

1.Три группы резисторов соединены парaллельно. Найдем в каждой группе общее сопротивление.

2. Схема приобрела вид (см.рис2).В этой схем сложим сопротивления последовательно включенных резисторов.

Рис.2.

...
