Условие задачи
Расчет простых электрических цепей постоянного тока
В задании требуется:
− вычислить токи в ветвях цепи методом свертки,
− составить баланс мощностей для проверки правильности решения,
− построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).
Таблица 1 – Исходные данные
Ответ
1. Вычисление токов в ветвях цепи методом свертки.

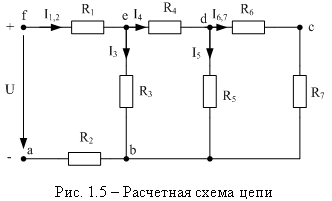

Применяя методы эквивалентных преобразований, свернем схему цепи к одноконтурной и определим эквивалентное сопротивление цепи относительно зажимов источника питания.
Эквивалентное сопротивление последовательного соединения резисторов R6 и R7:
Эквивалентное сопротивление параллельного соединения сопротивлений R5 и R6,7:
