Решение задачи
Расчет прохождения периодических и непериодических сигналов через линейные электрические цепи первого порядка
- Электроника, электротехника, радиотехника
Условие:

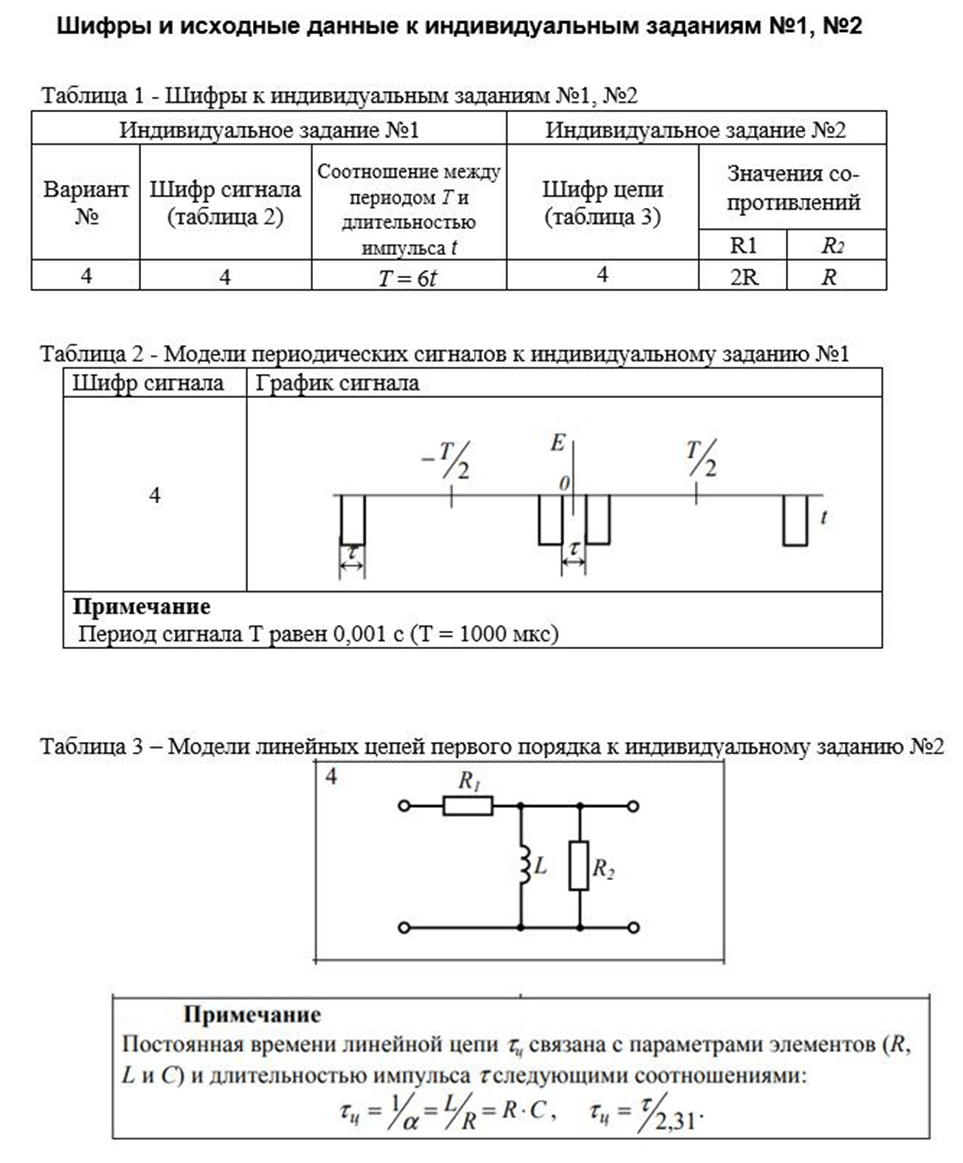

Для расчета использовать следующие исходные данные:
· периодический сигнал s1(t) согласно варианту взять из таблицы 2;
· непериодический импульсный сигнал s2(t), состоящий из двух сосед- них униполярных или знакопеременных импульсов, параметры которых зада- ны в таблице 2;
· электрическая цепь первого порядка в режиме холостого хода; схемы цепей и параметры элементов заданы в таблице 3;
соотношение параметров цепи и сигнала
Решение:
Порядок выполнения работы:
1. Рассчитать и построить в масштабе АЧХ и ФЧХ заданной цепи в диапазоне от нуля до 10 кГц, полагая t ц t 2,31.

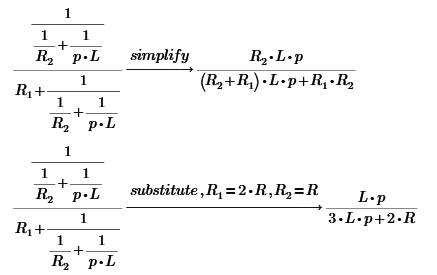

Упростим выражение, как делитель напряжения:
Выделим действительную и мнимую часть:
