Расчет разветвленной цепи однофазного синусоидального тока с одним источником электрической энергии.

Для цепи синусоидального тока (см. рис. 3) заданы параметры включенных в нее элементов и действующее значение напряжения на ее зажимах (см. таблицу 2), частота питающего напряжения f = 50  Гц.

Необходимо:

1. Определить действующие значения токов в ветвях и неразветвленной части цепи комплексным методом.

2. По полученным комплексным изображениям записать выражения для мгновенных значений напряжения на участке цепи с параллельным соединением и токов в ветвях.

3. Построить векторную диаграмму.

4. Определить активную, реактивную и полную мощности каждой ветви и потребляемые всей цепью из сети.

3. Составить баланс мощностей.

Таблица 2 – Исходные данные

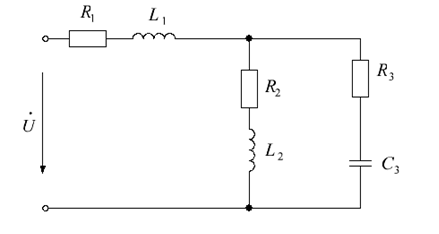

Рисунок 3 – Схема электрической цепи
