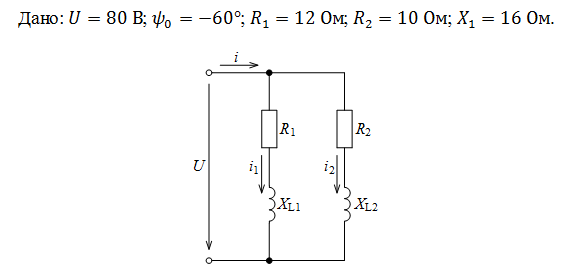

Условие задачи
Порядок расчета.
1. Найти полное сопротивление каждой ветви.
2. Найти силу тока в ветвях.
3. Определить сдвиг фаз токов в ветвях и приложенного напряжения.
4. Определить активные и реактивные составляющие токов в ветвях.
5. Определить ток в неразветвленной части цепи.
6. Определить сдвиг фаз напряжения и тока.
7 Построить векторную диаграмму токов с учетом начальной фазы напряжения.
Ответ

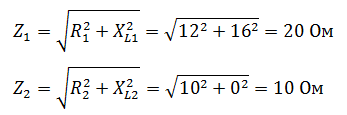

1. Определяем полное сопротивление каждой ветви:
2. Находим силу тока в ветвях:
3. Определяем сдвиг фаз токов в ветвях и приложенного напряжения:
