Расчет разветвленной цепи постоянного тока 1. Для электрической цепи, соответствующей номеру варианта, выполнить следующее: – выполнить расчет токов во всех ветвях методом контурных токов;

Дата добавления: 08.08.2024

Условие задачи

Расчет разветвленной цепи постоянного тока

1. Для электрической цепи, соответствующей номеру варианта, выполнить следующее:

– выполнить расчет токов во всех ветвях методом контурных токов;

– составить баланс мощностей;

– методом эквивалентного генератора определить ток в ветви сd;

– записать уравнения по законам Кирхгофа.

2. Изменить схему, полагая R2=0 Ом. Заменить ветвь Е3 и R3 идеальным источником тока  J=2А.

В изменённой схеме:

– методом контурных токов найти токи ветвей и напряжение UJ на источнике тока;

– методом узловых потенциалов найти все токи и составить баланс мощностей;

– методом наложения определить ток I1 в ветви с R1;

 3. Построить потенциальную диаграмму для контура с двумя ЭДС.

Исходные данные:

Е1=10В, Е2=15В, Е3=19В, Е5=50В,

R1=8 Ом, R2=9Ом, R3=10 Ом,

R4=2 Ом,R5=10 Ом, R6=3 Ом.

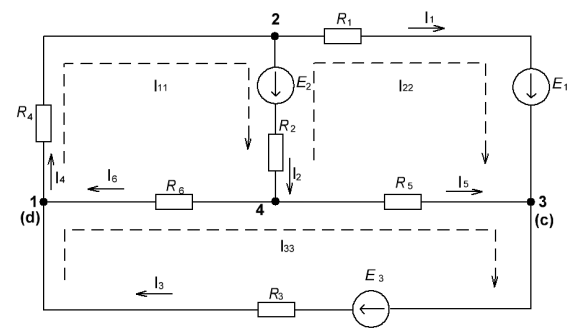

Рисунок 1 –  Исходная схема цепи

Ответ

1. Задаёмся произвольными расчётными токами в ветвях схемы (см рис.1). Обозначаем узлы схемы цифрами 1, 2, 3, 4.

Рассчитаем все токи в схеме методом контурных токов, основанный на предположении, что в каждом независимом контуре исследуемой цепи, протекает некоторый контурный ток. Токи в ветвях легко выражаются через контурные токи. Таким образом, задача определения токов в ветвях сводится к отысканию контурных токов (см рис.1). Число неизвестных в данном методе равно числу независимых контуров, или числу уравнений, которые необходимо составить только по II закону Кирхгофа.
