Условие задачи
Расчёт разветвлённой цепи постоянного тока
1. Составить систему уравнений для определения токов в ветвях методом законов Кирхгофа.

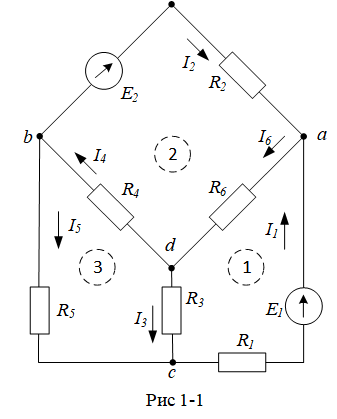

2. Преобразовать схему (Рис 1-1) до двух контуров. Рассчитать токи во всех ветвях схемы:
· Методом контурных токов.
· Методом меж узлового напряжения.
3. Составить баланс мощностей.
4. Рассчитать ток одной ветви без источника методом эквивалентного генератора.
5. Определить показание вольтметра в любой ветви.
6. Построить потенциальную диаграмму.
Исходные данные:
Ответ

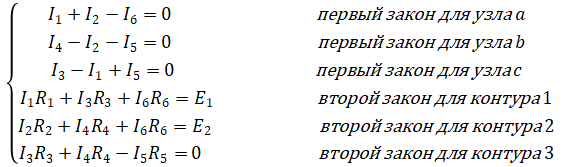

1. Составим систему уравнений для определения токов в ветвях методом законов Кирхгофа. Произвольно обозначим направления токов во всех ветвях схемы. Первый контур будем обходить против часовой стрелки, а второй и третий контуры будем обходить по часовой стрелке.
В результате получили систему уравнений с шестью неизвестными токами. Решив эту систему уравнений можно определить токи во всех ветвях
2. П...
