  4. Расчет разветвленной цепи постоянного тока. Для электрической цепи, соответствующей номеру варианта, написать уравнения по...

Расчет разветвленной цепи постоянного тока. Для электрической цепи, соответствующей номеру варианта, написать уравнения по законам Кирхгофа.

«Расчет разветвленной цепи постоянного тока. Для электрической цепи, соответствующей номеру варианта, написать уравнения по законам Кирхгофа.»
  • Электроника, электротехника, радиотехника

Условие:

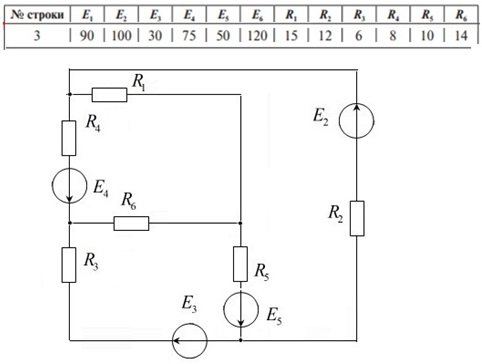

Расчет разветвленной цепи постоянного тока. Для электрической цепи, соответствующей номеру варианта, выполнить следующее:

  1. Написать уравнения по законам Кирхгофа (решать полученную систему не требуется).
  2. Выполнить расчет токов во всех ветвях методом контурных токов.
  3. Проверить правильность решения по второму закону Кирхгофа по двум контурам.
  4. Составить баланс мощностей.
  5. Построить потенциальную диаграмму для внешнего контура.
  6. Определить ток в одной из ветвей (по своему выбору) по методу эквивалентного генератора. Определение токов в цепи после размыкания выбранной ветви выполнить методом узловых потенциалов.

Решение:

1. Система уравнений по законам Кирхгофа.

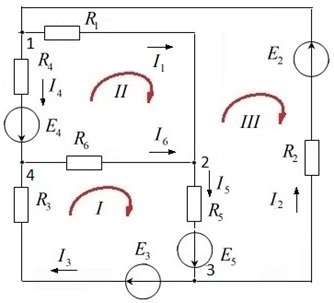

Цепь содержит ny = 4 узла и nв = 6 ветвей. Необходимо определить 6 токов. Составим 6 уравнений по законам Кирхгофа. Количество уравнений по 1-му закону равно количеству узлов минус единица, т.е. ny - 1 = 4 - 1 = 3. Остальные 3 уравнения составляем по 2-му закону Кирхгофа: nв - (ny - 1) = 6 - (4 - 1) = 3.

Произвол...
