Расчет разветвленной цепи постоянного тока с несколькими источниками энергии
«Расчет разветвленной цепи постоянного тока с несколькими источниками энергии»
- Электроника, электротехника, радиотехника
Условие:
Условие задачи. Для разветвленной электрической цепии, представленной на рис. 2.2, требуется:
- на основании законов Кирхгофа составить уравнения для определения токов (решать систему не следует);
- определить токи в ветвях схемы методом контурных токов;
- определить режимы работы активных ветвей и составить баланс мощностей.
Значения ЭДС источников и сопротивлений резисторов приводятся в табл. 2.2.

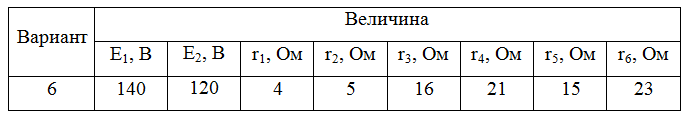

Таблица 2.2
Исходные данные
Решение:
Обозначим произвольно направление токов в ветвях.

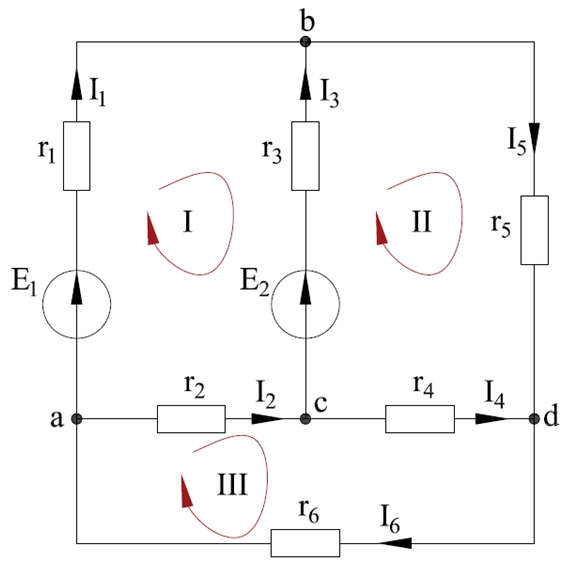

Рис. 2.2.1
В цепи 4 узла, 6 ветвей и 3 независимых контура. По первому закону Кирхгофа составляем n - 1 = n - 1 = 3 (где n - число узлов) уравнений.
Для узла а:
