Расчёт разветвлённой цепи постоянного тока с одним источником энергии. Определить токи в ветвях. Найти напряжение на входных зажимах.

Условие:

Расчёт разветвлённой цепи постоянного тока с одним источником энергии

Для выбранного варианта электрической цепи (рис. 1), требуется:

1) определить токи в ветвях;

2) найти напряжение на входных зажимах;

3) составить баланс мощности.

Значения сопротивлений резисторов и ток в ветви с сопротивлением r₂ приведены в табл.1.

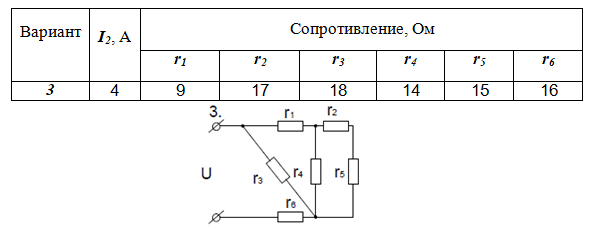

Таблица 1

Исходные данные к заданию 1.

Схема 3.

Начертим схему цепи согласно варианта и укажем на ней положительное направление протекающих токов.

Рис. 1

Определим сопротивлении участков цепи путем постепенного сворачивания схемы.

Вначале сложим сопротивления резисторов r₂ с последовательно соединенным резистором r₅. (рис.1.)
