Расчет разветвленной цепи синусоидального переменного тока
- Электроника, электротехника, радиотехника
Условие:
Условие задачи. В цепи переменного тока, представленной на рис. 2.6, заданы параметры включенных в нее элементов, действующее значение и начальная фаза yU напряжения, а также частота питающего напряжения f = 50 Гц. (табл. 2.4.).
Требуется: 1) записать сопротивления ветвей цепи в комплексной форме; 2) определить действующее значение тока в ветвях и в неразветвленной части цепи комплексным методом; 3) записать выражения для мгновенных значений напряжения на участке цепи с параллельными соединением и токов в ветвях; 4) построить векторную диаграмму; 5) определить активную, реактивную и полную мощности, потребляемые цепью из сети; 6) составить баланс мощностей.

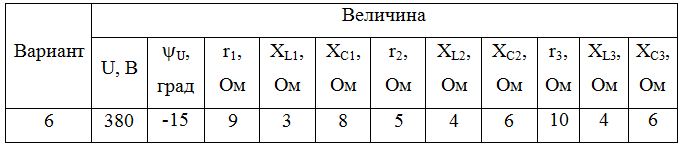

Таблица 2.4
Исходные данные
Решение:

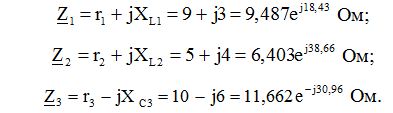

1. Запишем сопротивления ветвей цепи в комплексной форме:
2. Определим действующее значение тока в ветвях и в неразветвленной части цепи комплексным методом:
Находим полное комплексное сопротивление параллельного участка:
