Расчет разветвленной электрической цепи переменного синусоидального тока классическим и комплексным методами.
«Расчет разветвленной электрической цепи переменного синусоидального тока классическим и комплексным методами.»
- Электроника, электротехника, радиотехника
Условие:
Определить:
1. Действующие значения токов во всех ветвях
и напряжения на всех ветвях цепи.
2. Активную, реактивную и полную мощность всей цепи.
3. Проверить баланс активной и реактивной мощности.
4. Построить векторную диаграмму напряжений и токов.
Решение:
I. Расчет классическим методом.
Расчет производим методом эквивалентных преобразований.

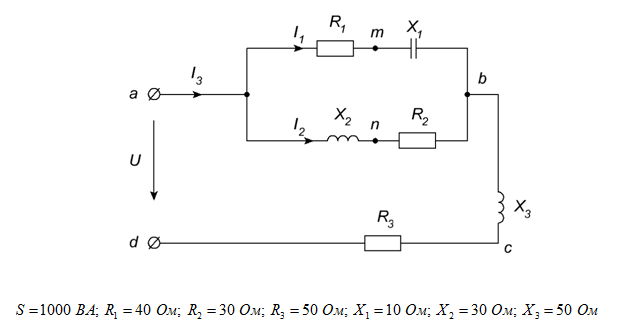

1. Для расчета токов и напряжений в ветвях цепи исходную схему заменяем эквивалентной.
Рассчитываем параметры эквивалентной схемы:

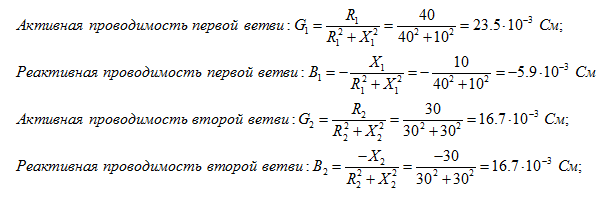

Складываем активные и реактивные проводимости параллельных ветвей:
