Расчет разветвленной электрической цепи постоянного тока с одним источником электрической энергии Для электрической цепи определить:
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи определить:
Токи в ветвях методом преобразований.
Мощность, потребляемую источником энергии и мощность потребителей.
Составить уравнения по первому закону Кирхгофа для узлов схемы. Составить уравнения по второму закону Кирхгофа для любого замкнутого контура, включающего источник ЭДС Е. Решать эту систему уравнений не следует.

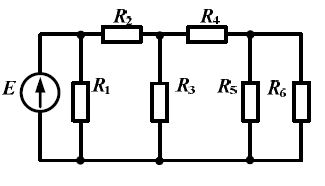

Рис.1.1. Заданная схема
Исходные данные: Е=70 В, R1=9 Ом, R2=14 Ом, R3=10 Ом, R4=15 Ом, R5=11 Ом, R6=16 Ом.
Решение:
Дано: Е=70 В, R1=9 Ом, R2=14 Ом, R3=10 Ом, R4=15 Ом, R5=11 Ом, R6=16 Ом.
Обозначим на заданной схеме токи и узлы (рис.1.2):

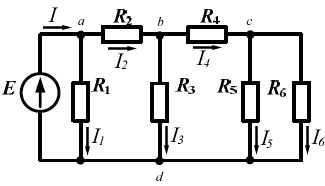

Рис.1.2. Расчетная схема
На расчетной схеме рис.1.2 сопротивления R5 и R6 соединены параллельно. Можем заменить их общим эквивалентным сопротивлением R56 (рис.1.3), где
