Расчет разветвленной электрической цепи с двумя источниками ЭДС.

24 июля 2024
Электроника, электротехника, радиотехника

Условие:

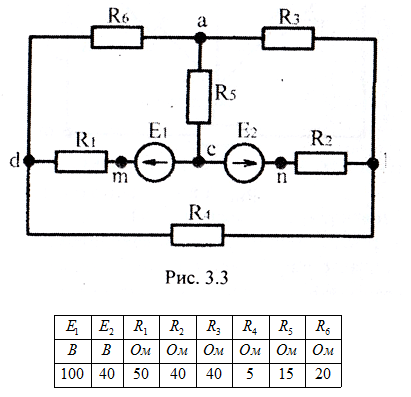

Дано: Электрическая цепь.

Требуется:

1. Составить систему уравнений по законам Кирхгофа для определения токов во всех ветвях цепи.

2. Определить токи во всех ветвях методами:

- контурных токов;

- узловых потенциалов;

3. Построить потенциальную диаграмму для любого контура, включающего обе ЭДС.

4. Проверить наличие баланса мощности.

5. Определить ток во второй ветви методом эквивалентного генератора.

Решение:

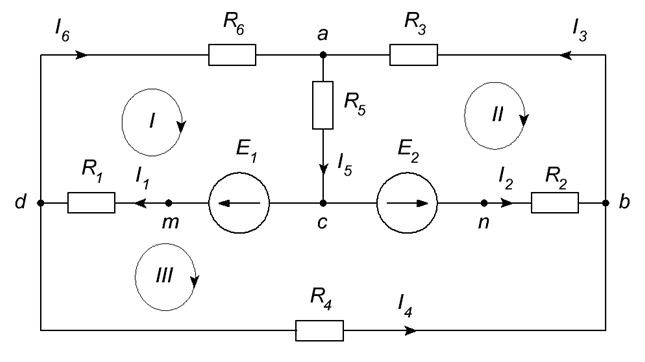

1. Заданная схема содержит n=6 неизвестных токов ( I1,I2I6) и m=4 узла (a,b,c,d). Составляем k=m-1=3 уравнения по 1-му закону Кирхгофа и n-k=3 уравнения по 2-му закону Кирхгофа. Задаем направления токов в ветвях, направления обхода контуров I, II, III, и составляем систему уравнений
