Расчет разветвленной электрической цепи с одним источником ЭДС
«Расчет разветвленной электрической цепи с одним источником ЭДС»
- Электроника, электротехника, радиотехника
Условие:
Дано:
Электрическая цепь рис. 2.1.
Определить: электрический ток во всех ветвях, напряжения между узлами а, b, с, d. Построить потенциальную диаграмму для любого контура, содержащего ЭДС Е. Проверить наличие баланса мощности.
Решение:

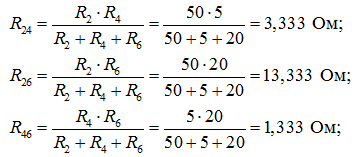

Сначала преобразуем треугольник из сопротивлений
в эквивалентную звезду:
