Расчет разветвленной электрической цепи с учетом взаимной индукции

«Расчет разветвленной электрической цепи с учетом взаимной индукции»
  • Электроника, электротехника, радиотехника

Условие:

Для электрической цепи, соответствующей номеру варианта, выполнить следующее:

1.  Составить уравнения по методу законов Кирхгофа и найти токи во всех ветвях.

2.  Вычислить напряжения на всех элементах цепи.

3.  Построить векторную диаграмму токов и топографическую диаграмму напряжений, показав на ней векторы всех напряжений, в том числе и векторы ЭДС взаимной индукции.



Указание. В ходе расчета свести схему к трем ветвям.

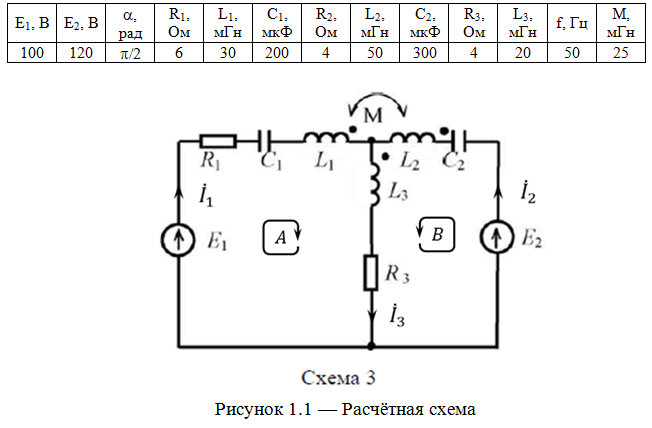

Числовые данные приведены в таблице 1.1, схема — на рисунке 1.1.

Вариант 22

Таблица 1 – Исходные данные



Решение:

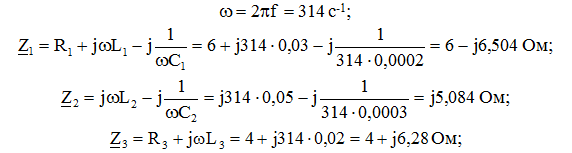

Обозначим комплексные сопротивления ветвей:

Сопротивление взаимной индукции:

Выбранные направления токов и независимые контура показаны на рисунке 1.1. Базовым считаем нижний узел схемы (его потенциал п...
