Условие задачи
Расчет разветвленной линейной цепи постоянного тока с несколькими источниками электрической энергии.
Для электрической цепи, изображенной на рисунке 1, выполнить следующее:
1. Составить систему уравнений для определения токов в ветвях методом непосредственного применения законов Кирхгофа. Решать эту систему не следует.
2. Определить все токи методом контурных токов.
3. Определить режимы работы активных элементов цепи и составить баланс мощностей.
Таблица 1 – Исходные данные

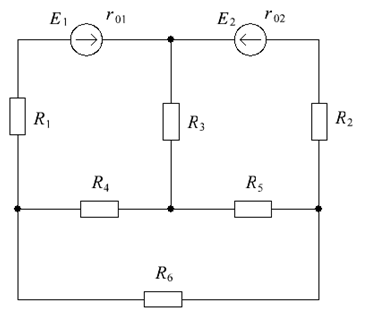

Рисунок 1 – Схема электрической цепи
Ответ
1. Составим на основании законов Кирхгофа системы уравнений для расчета токов во всех ветвях схемы.
Выбираем условно-положительные направления токов в ветвях (см. рис. 2)

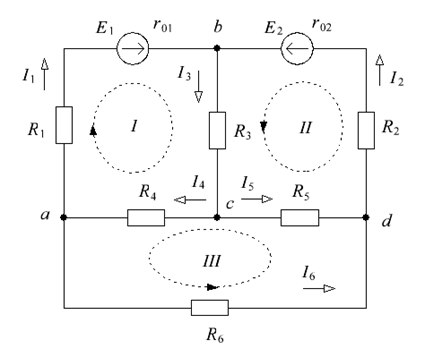

Рисунок 2 Расчетная схема электрической цепи
Схема электрической цепи, изображенная на рис. 2, содержит 4 узла, 6 ветвей с шестью неизвестными токами и 3 независимых контура.
Для определения токов в ветвях исходной цепи по законам К...
