Условие:

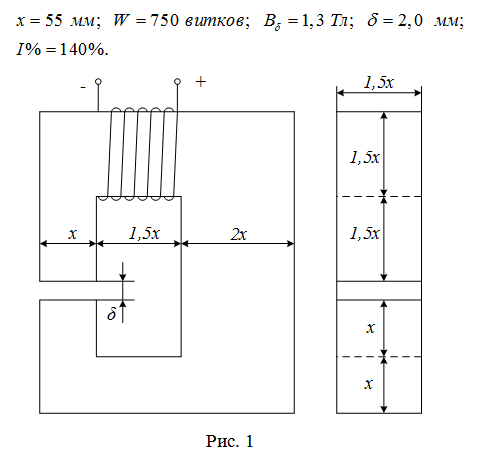

Задана магнитная цепь, схема которой приведена на рис. 1. Исходные данные параметров магнитной цепи для варианта 1е:

Магнитопровод выполнен из электротехнической стали марки 1211. Зависимость магнитной индукции от напряженности магнитного полядля электротехнической стали марки 1211 задана таблично (табл. 4.2 МУ) .

Прямая задача.

Для заданной магнитной цепи с воздушным зазором определить МДС F, ток I и индуктивность L катушки, имеющей W витков, по заданному значению магнитной индукции в воздушном зазоре, разделяющем магнитопровд электромагнита на разные части.

Обратная задача.

Для заданной магнитной цепи с воздушным зазором определить значение магнитной индукции в воздушном зазоре при величине тока I в катушке, имеющей W витков. В качестве заданного значения тока дается его процентное соотношение от величины тока катушки, найденной в результате решения прямой задачи расчета.

Решение:

1. Прямая задача расчета.

На принципиальной схеме магнитной цепи указываем направления действия электрических и магнитных величин, проводим среднюю силовую магнитную линию магнитопровода и разбиваем его на однородные участки, на которых магнитное поле считается однородным с постоянной напряженностью. Т.е. это участки магнитопровода с одинаковой площадью поперечного сечения и однородной среды (рис. 2).
