Расчет разветвленных цепей синусоидального переменного тока по мгновенным значениям. Для электрической цепи, схема которой представлена на Рис. 5

Расчет разветвленных цепей синусоидального переменного тока по мгновенным значениям. Для электрической цепи, схема которой представлена на Рис. 5 требуется определить:

· Токи во всех ветвях цепи;

· Напряжение источника, напряжения на индуктивностях и плоскостях;

· Активную, реактивную и полную мощности;

· Построить векторную диаграмму токов;

· Построить диаграмму напряжений.

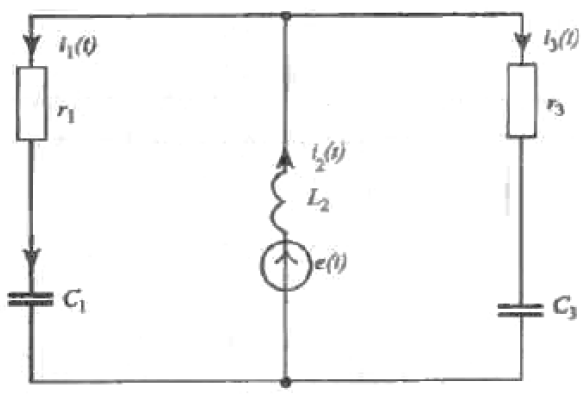

Рис. 5 Расчетная схема

Исходные данные:
