Условие:
В задании требуется :
- вычислить токи в ветвях цепи
− составить баланс мощностей для проверки правильности решения,
− построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).
Дано:
Решение:
1) Определим токи в ветвях методом контурных токов.
В данной схеме: узлов - 4, ветвей без источников тока - 6, независимых контуров - 3.
Для данной схемы количество уравнений, составляемых по методу контурных токов, равно 6 - 4 + 1 = 3.

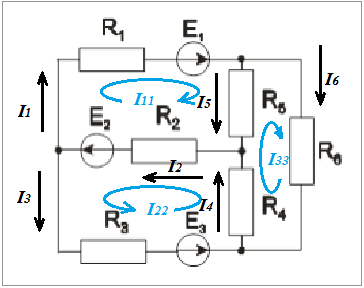

Произвольно зададим направления обхода контуров и направления токов в ветвях.
Запишем систему уравнений:
Для контура 1
