Условие:
Расчет резистивной цепи общими методами

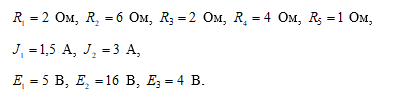

Для электрической цепи, схема которой изображена на рисунке 3, выполнить следующее:
- составить в общем виде уравнения токов ветвей, уравнения токов связи и уравнения узловых напряжений;
- обосновано выбрать наименее трудоемкий метод и довести его до численного решения;
- определить остальные напряжения и токи;
- проверить баланс мощностей.
Рисунок 3 – Схема электрической цепи
Решение:

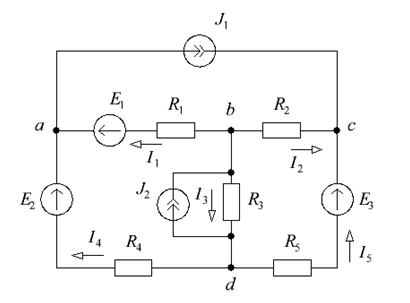

Изобразим схему электрической цепи, обозначив на ней условные обозначения элементов и направления токов в ветвях (см. рис. 4).
Рисунок 4 Расчетная схема электрической цепи
Изобразим граф электрической цепи, выделим дерево графа и составим таблицу главных контуров и главных сечений (см. рис. 5).
Главные контуры:
