Расчет сложной цепи постоянного тока. Для цепи (рис. 3) требуется выполнить следующее:

1. Составить расчетную схему электрической цепи;

2. Записать систему уравнений Кирхгофа, необходимых для определения токов во всех ветвях схемы;

3. Выполнить расчет схемы методом контурных токов и найти токи во всех ветвях;

4. Выделить в схеме три сопротивления, включенные по схеме треугольника, и заменить их эквивалентным соединением по схеме звезды;

5. Рассчитать полученную схему методом узловых напряжений и найти токи в ветвях;

6. Определить ток в сопротивлении   по методу эквивалентного генератора;

7. Рассчитать напряжение между точками А и В схемы;

8. Составить баланс мощностей для исходной схемы.

Исходные данные:

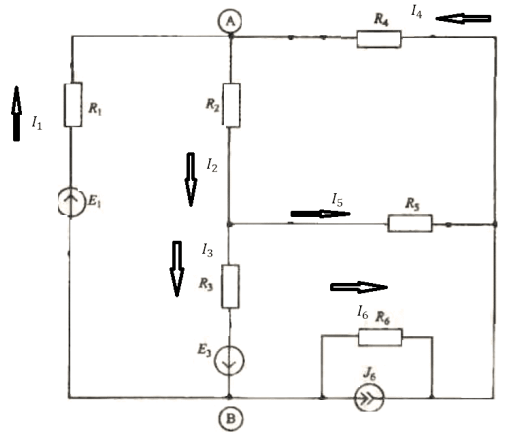

Рис. 3 Расчетная схема
