Условие:

Расчет сложных электрических цепей постоянного тока

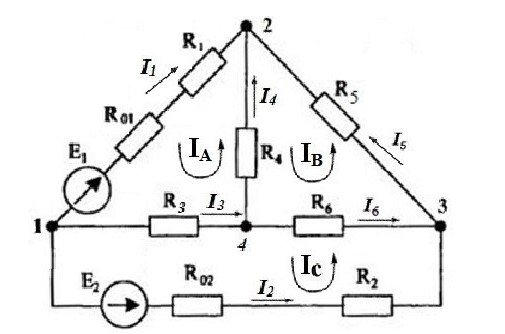

Для цепи, изображенной на рисунке:

1. Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа. Решать систему уравнений не следует.

2. Определить токи в ветвях методом контурных токов.

3. Построить потенциальную диаграмму для любого замкнутого контура, содержащего обе ЭДС.

4. Определить режимы работы источников электроэнергии и составить баланс мощностей.

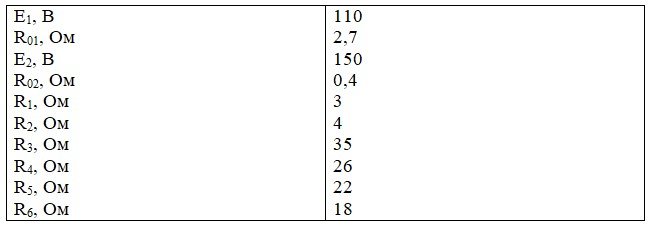

Значения ЭДС источников и сопротивлений приемников приведены в таблице 2.

Таблица 2

Решение:

Дано:

Е₁ = 110 В ; Е₂ =150 В ; R₀₁= 2,7 Ом ; R₀₂= 0,4 Ом ; R₁= 3 Ом ; R₂= 4 Ом ; R₃ = 35 Ом ;
R₄= 26 Ом ; R₅= 22 Ом ; R₆ = 18 Ом .

1.Составляем в общем виде систему уравнений для расчета токов во всех ветвях цепи на основании законов Кирхгофа. Для решения задачи методом непосредственного применения законов Кирхгофа необходимо составить столько уравнений, сколько ветвей с неизвестными токами. Число уравнений, составляемых по первому закону Кирхгофа, меньше числа узлов на единицу, оставшиеся уравнения составляются по второму закону для независимых контуров.

Контур является независимым,...
