«Расчет смешанного соединения резисторов» Определить общее сопротивление цепи, токи во всех ветвях и напряжения на каждом сопротивлении, если напряжение U=120 В.
««Расчет смешанного соединения резисторов» Определить общее сопротивление цепи, токи во всех ветвях и напряжения на каждом сопротивлении, если напряжение U=120 В.»
- Электроника, электротехника, радиотехника
Условие:
«Расчет смешанного соединения резисторов»
Определить общее сопротивление цепи, токи во всех ветвях и напряжения на каждом сопротивлении, если напряжение U=120 В.
Решение:

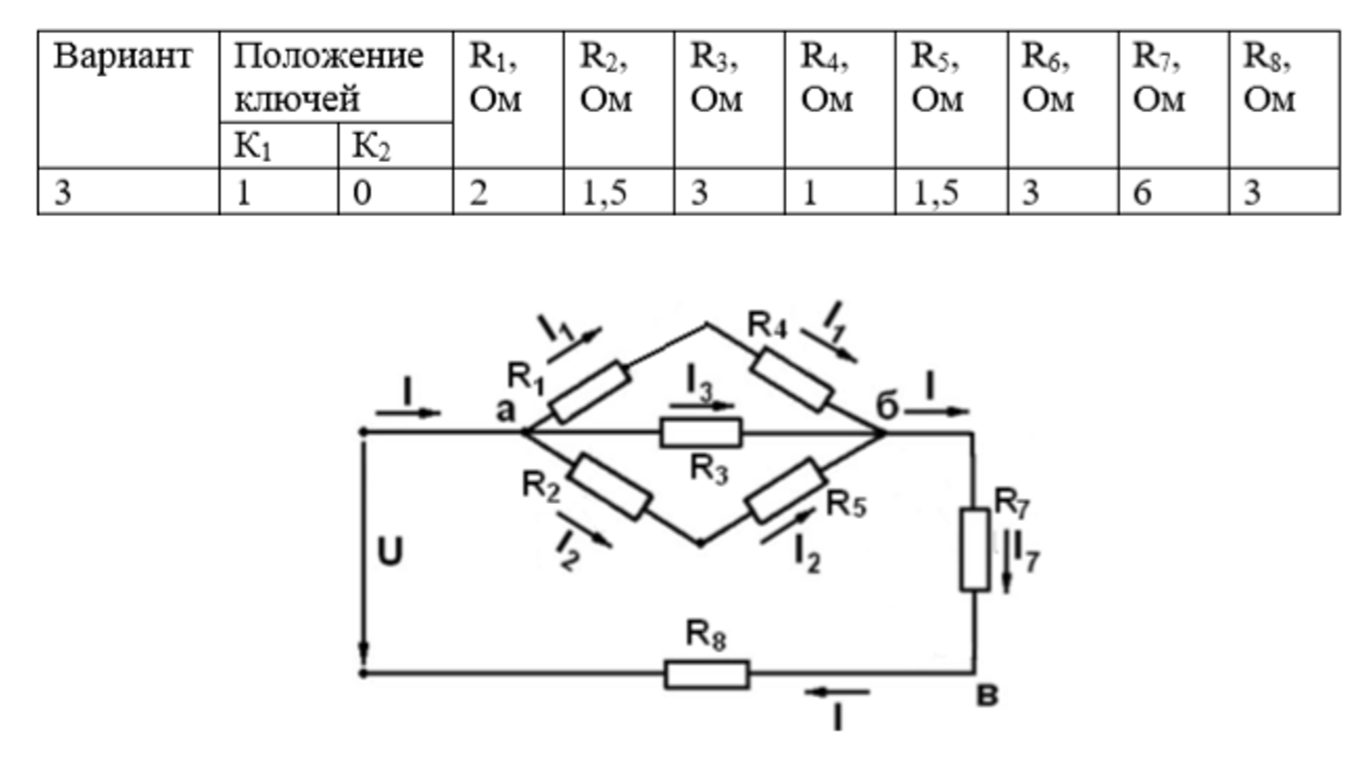

1. Для своих данных начертим исходную схему:
2. Рассчитаем последовательное соединение R1-R4:
R14=R1+R4=2+1=3 Ом
3. Рассчитаем параллельное соединение R14-R3:
1/R134 =1/R14 +1/R3
R134=(R14∙R3)/(R14+R3 )=(3∙3)/(3+3)=1,5 Ом
4. Рассчитаем последова...
